ĐỔI GATEWAY TRONG MẠNG LAN, TỰ ĐỘNG CHUYỂN SANG ĐƯỜNG WAN KHÁC.

ĐỔI GATEWAY TRÊN MÁY TÍNH, ĐỔI LUÔN ĐƯỜNG ĐI RA INTERNET

VẤN ĐỀ.

-Dũng đang làm việc cho ExtraGames. Dũng cần cấu hình đổi Gateway toàn bộ trên hệ thống 200 máy tính trong trung tâm, sử dụng hệ điều hành Windows.
-Hệ thống phòng ExtraGames có 2 đường truyền Internet:
-FPT: 550MBps – đường truy cập Internet chính.
                             -VNPT: 850Mbps – đường truy cập Internet dự phòng.
-Dũng mong muốn:
-Khi 200 chiếc máy tính đổi Gateway về địa chỉ 192.168.20.1 ~ đi ra Internet bằng đường WAN 1,
                              -Ngược lại đổi Gateway về địa chỉ 192.168.21.1 ~ đi ra Internet bằng đường WAN số 2.

Trước tiên, bạn cần khởi tạo một Bridge, mang tên BridgeLAN chẳng hạn, chứa cổng Ether13.

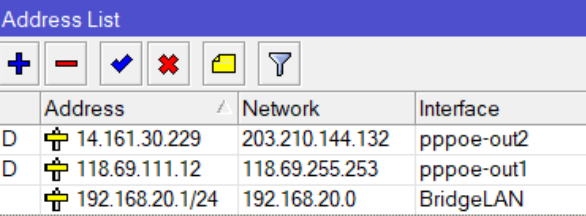

Sau đó, bạn tiến hành gán địa chỉ IP, DNS, Gateway theo thông tin:
Dải mạng LAN: 192.168.20.1/24
DNS: 8.8.8.8/8.8.4.4
Cuối cùng, bạn khởi tạo dịch vụ DHCP Server để tự động cấp phát IP khi có một thiết bị kết nối vào mạng LAN.

Hãy kiểm tra Internet, mọi thứ đã sẵng sàng chưa nào !

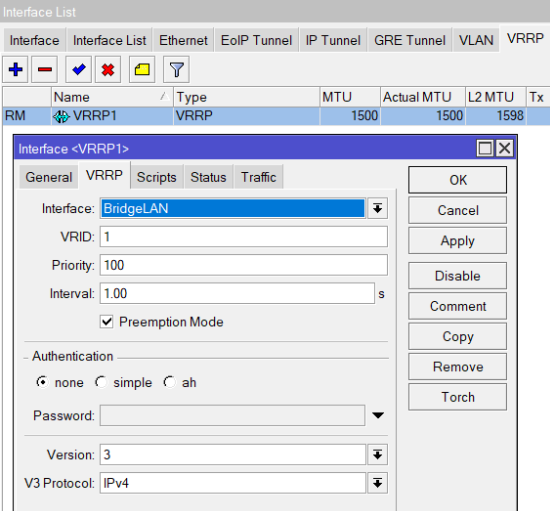

→ Tiếp đến, bạn cần khởi tạo một Router ảo bằng chức năng VRRP tại Menu Interface – Thẻ VRRP.

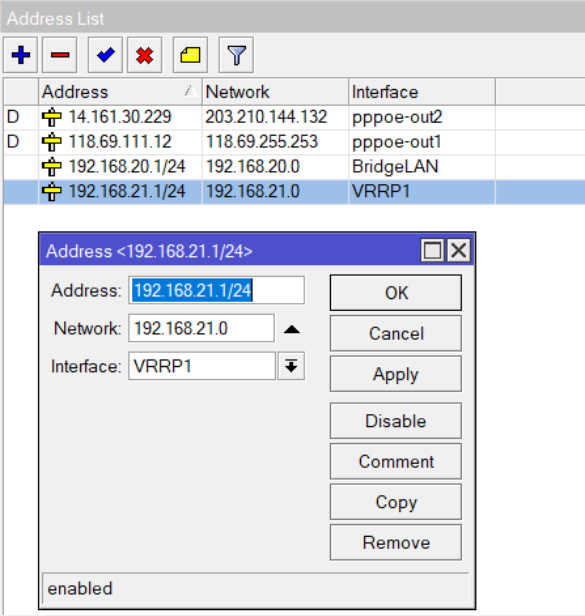

→ Sau đó, bạn vào Menu IP – Address và gán địa chỉ IP theo thông số:
↓ Dải IP: 192.168.21.1/24

Cuối cùng, hãy định tuyến các mạng LAN thôi nào !

Bạn vào Menu IP – Firewall và chọn thẻ Mangle:

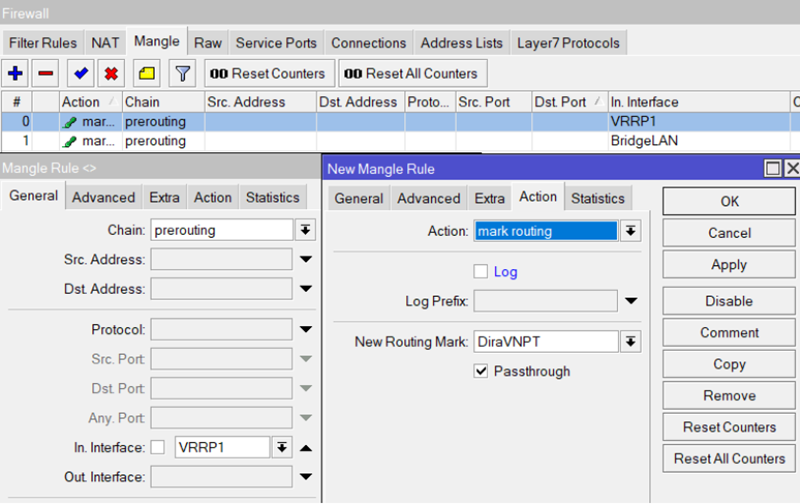

• Tất cả dữ liệu trong mạng 192.168.21.0/24 trong VRRP đều đi qua đường đi có tên “DiraVNPT”.

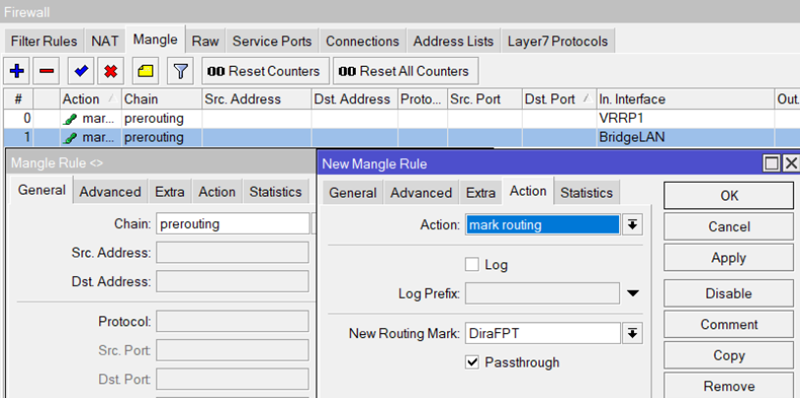

• Tất cả dữ liệu trong mạng 192.168.20.0/24 trong BridgeLAN đều đi qua đường đi có tên “DiraFPT”

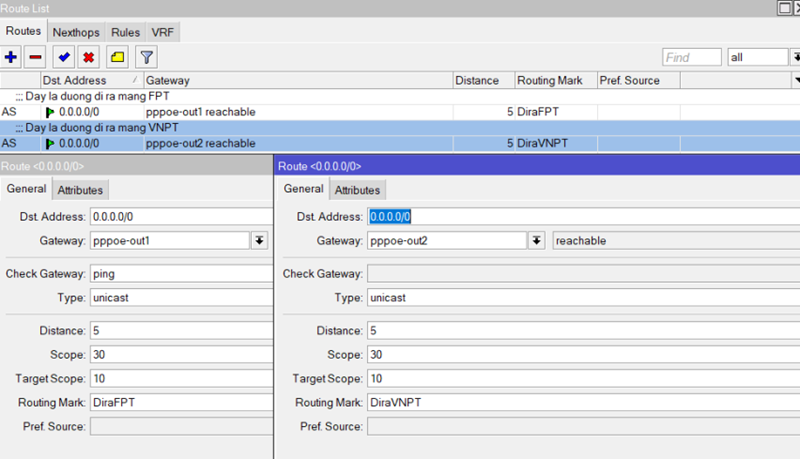

Bạn vào lại Menu IP – Route, xây dựng 2 đường đi có tên “DiraFPT” & “DiraVNPT”

 Hãy kiểm tra kết quả thôi nào !

A. Khi bạn đổi Gateway ~ 192.168.21.1

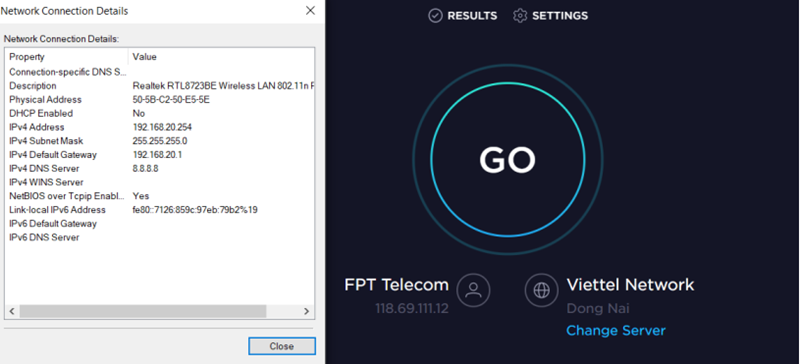

B. Khi bạn đổi Gateway ~192.168.20.1
