Cổng Uplink là gì? Khi nào nên sử dụng cổng Uplink cho hệ thống mạng

Cổng Uplink là một thuật ngữ phổ biến trong lĩnh vực mạng máy tính, đặc biệt là trong viễn thông và công nghệ thông tin. Cổng Uplink thường được sử dụng để kết nối các thiết bị mạng với nhau, đặc biệt là khi cần kết nối các mạng con với mạng chính. Trong bài viết này, hãy cùng RouterMikroTik tìm hiểu khái niệm về cổng Uplink, ứng dụng của nó trong mạng máy tính và khi nào thì nên sử dụng cổng Uplink cho hệ thống mạng nhé!

Cổng Uplink là gì? Khi nào nên sử dụng cổng Uplink cho hệ thống mạng

Tìm hiểu khái niệm về cổng Uplink

Cổng Uplink là một cổng mạng được thiết kế để kết nối các thiết bị mạng với nhau, thường là để kết nối các mạng con với mạng chính. Cổng Uplink thường được sử dụng trong các thiết bị mạng như switch, router, hub hoặc bất kỳ thiết bị nào có khả năng kết nối mạng. Cổng Uplink có thể được kết nối trực tiếp với một cổng mạng chính hoặc thông qua cáp quang, cáp đồng hoặc kết nối không dây.

Các cổng Uplink tăng cường đáng kể băng thông mạng, nâng cao khả năng của mạng để xử lý lưu lượng dữ liệu đáng kể đồng thời đảm bảo độ tin cậy của mạng được cải thiện. Hơn nữa, chúng đóng một vai trò quan trọng trong việc mở rộng và mở rộng mạng lưới. Bằng cách tận dụng các cổng Uplink để kết nối các switch hoặc các thiết bị mạng khác, với cổng Uplink, nhiều thiết bị có thể được kết nối liền mạch với nhau, nâng cao khả năng mở rộng của mạng nhằm đáp ứng nhu cầu kết nối nhiều thiết bị.

Trên thị trường hiện nay, có rất nhiều loại cổng Uplink khác nhau, từ cổng Ethernet thông thường đến các loại cổng quang học và không dây. Các loại cổng này thường được thiết kế để phù hợp với các yêu cầu kỹ thuật và ứng dụng cụ thể của từng hệ thống mạng.

Cổng Uplink là một cổng mạng được thiết kế để kết nối các thiết bị mạng với nhau

Cổng Uplink hoạt động như thế nào?

Cổng Uplink hoạt động bằng cách chuyển tiếp dữ liệu từ các thiết bị mạng như switch, router, hay firewall ra ngoài mạng bên ngoài nhằm giúp các thiết bị trong mạng nội bộ có thể truy cập vào các nguồn tài nguyên và dịch vụ trên mạng bên ngoài một cách dễ dàng. Đồng thời, cổng Uplink cũng cho phép dữ liệu từ bên ngoài được truy cập vào mạng nội bộ một cách an toàn và kiểm soát.

  • Truyền dữ liệu:

Cổng Uplink đóng vai trò quan trọng trong việc truyền dữ liệu từ thiết bị cấp thấp đến các thiết bị cấp cao trong mạng LAN. Khi thông tin được gửi từ một thiết bị cấp thấp, nó sẽ được truyền qua cổng Uplink đến các thiết bị mạng cấp cao hơn như bộ chuyển mạch (switch) hay bộ định tuyến (router).

  • Quản lý băng thông:

Các cổng Uplink được trang bị băng thông và tốc độ truyền cao, giúp quản lý lưu lượng dữ liệu đáng kể một cách nhanh chóng để đảm bảo sự cần thiết cho việc tổng hợp lưu lượng dữ liệu từ nhiều thiết bị cấp thấp và truyền nó đến các thiết bị cấp cao một cách hiệu quả.

  • Thiết lập đường dẫn liên lạc

 Cổng Uplink đóng vai trò quan trọng trong việc tạo đường dẫn liên lạc giữa các thiết bị ở các cấp độ phân cấp khác nhau trong mạng LAN. Thông qua kết nối này, các bộ chuyển mạch có thể truyền dữ liệu một cách hiệu quả đến các bộ chuyển mạch hoặc bộ định tuyến lõi, do đó cho phép trao đổi dữ liệu liền mạch giữa các mạng LAN riêng biệt.

  • Khả năng mở rộng và mở rộng mạng

Bằng cách tích hợp các cổng Uplink với bộ chuyển mạch hoặc thiết bị mạng khác, các doanh nghiệp có thể mở rộng liền mạch cơ sở hạ tầng mạng của mình để đáp ứng số lượng thiết bị và người dùng ngày càng tăng mà không ảnh hưởng đến hiệu suất tổng thể. Khả năng mở rộng này góp phần thiết lập một kiến ​​trúc mạng mạnh mẽ và có khả năng thích ứng.

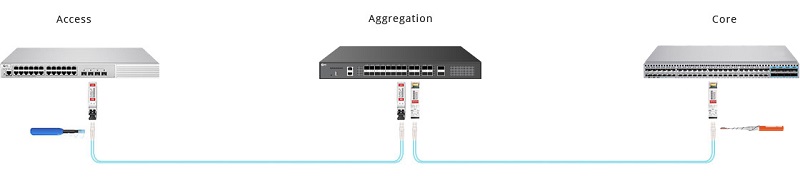

Cách thức cổng Uplink hoạt động

Các ưu điểm nổi bật của cổng Uplink

Cổng Uplink là một phần quan trọng của hệ thống mạng, đóng vai trò cốt lõi trong việc kết nối các thiết bị mạng với mạng trung tâm hoặc mạng ngoại vi. Có nhiều ưu điểm nổi bật khi sử dụng cổng Uplink trong mạng như:

  • Tốc độ truyền dữ liệu cao

Cổng Uplink thường được thiết kế để hỗ trợ tốc độ truyền dữ liệu cao, giúp cho việc truyền tải thông tin giữa các thiết bị mạng diễn ra nhanh chóng và hiệu quả. Điều này rất quan trọng đặc biệt khi xử lý các ứng dụng yêu cầu băng thông lớn như video streaming, voice over IP, hay các ứng dụng đòi hỏi sự ổn định và tốc độ cao.

  • Khả năng kết nối linh hoạt

Cổng Uplink thường được thiết kế để hỗ trợ nhiều loại kết nối như Ethernet, Fiber Optic, hay các giao thức truyền dữ liệu khác nhau giúp cho việc kết nối các thiết bị mạng với nhau trở nên linh hoạt và đa dạng, phù hợp với nhu cầu sử dụng của từng hệ thống mạng cụ thể.

  • Tính tin cậy cao

Cổng Uplink thường được thiết kế để đảm bảo tính tin cậy cao, giúp cho việc truyền tải thông tin diễn ra một cách ổn định và không bị gián đoạn. Điều này rất quan trọng trong việc duy trì sự liên kết giữa các thiết bị mạng và đảm bảo tính hoạt động ổn định của toàn bộ hệ thống mạng.

  • Khả năng mở rộng

Cổng Uplink thường được thiết kế để hỗ trợ khả năng mở rộng, cho phép thêm vào các thiết bị mạng mới một cách dễ dàng và hiệu quả giúp cho việc mở rộng hệ thống mạng trở nên linh hoạt và tiết kiệm chi phí, đồng thời tối ưu hóa hiệu suất hoạt động của hệ thống.

Hình ảnh cổng uplink và cổng thông thường

Phân loại cổng Uplink

  • Cổng Uplink RJ-45

Đây là loại cổng Uplink phổ biến nhất, sử dụng cáp Ethernet RJ-45 tiêu chuẩn. Cổng Uplink RJ-45 thường được sử dụng trong các thiết bị mạng gia đình, văn phòng nhỏ và các doanh nghiệp vừa và nhỏ.

Xem thêm bài viết: RJ45 là gì? Những điều bạn cần biết về chuẩn RJ45

  • Cổng Uplink quang

Cổng Uplink quang sử dụng cáp quang để truyền dữ liệu. Cổng Uplink quang thường được sử dụng trong các doanh nghiệp lớn, trung tâm dữ liệu và các môi trường cần kết nối mạng tốc độ cao và khoảng cách xa.

  • Cổng Uplink SFP

Cổng Uplink SFP (Small Form-factor Pluggable) là một loại cổng Uplink linh hoạt cho phép sử dụng các mô-đun SFP khác nhau để kết nối với các loại cáp và thiết bị mạng khác nhau. Cổng Uplink SFP thường được sử dụng trong các thiết bị mạng cao cấp và các môi trường cần khả năng mở rộng và linh hoạt.

  • Cổng Uplink PoE

Cổng Uplink PoE (Power over Ethernet) là một loại cổng Uplink đặc biệt có thể cung cấp nguồn điện cho các thiết bị PoE như điện thoại IP, camera giám sát thông qua cáp Ethernet. Cổng Uplink PoE thường được sử dụng trong các môi trường cần triển khai các thiết bị PoE mà không cần phải đi dây nguồn riêng.

  • Cổng Uplink Gigabit Ethernet

Cổng Uplink Gigabit Ethernet cung cấp tốc độ truyền dữ liệu lên đến 1 Gigabit mỗi giây (Gbps). Đây là loại cổng Uplink phổ biến nhất hiện nay và phù hợp cho hầu hết các ứng dụng mạng.

  • Cổng Uplink 10 Gigabit Ethernet

Cổng Uplink 10 Gigabit Ethernet cung cấp tốc độ truyền dữ liệu lên đến 10 Gbps. Loại cổng Uplink này thường được sử dụng trong các ứng dụng mạng tốc độ cao như truyền tải video, lưu trữ đám mây và các trung tâm dữ liệu.

  • Cổng Uplink 40 Gigabit Ethernet

Cổng Uplink 40 Gigabit Ethernet cung cấp tốc độ truyền dữ liệu lên đến 40 Gbps. Loại cổng Uplink này thường được sử dụng trong các ứng dụng mạng tốc độ cao trong các trung tâm dữ liệu.

Cổng Uplink sử dụng để làm gì?

Cổng Uplink trên Modem

Trong hệ thống mạng gia đình hiện nay, việc sử dụng các bộ định tuyến tích hợp sẵn modem không phải là lựa chọn duy nhất. Trong một số trường hợp, modem và bộ định tuyến là hai thiết bị riêng biệt và tách rời nhau. Trong trường hợp này, cổng Uplink trên modem được sử dụng để kết nối với bộ định tuyến, tạo điều kiện cho việc truy cập Internet. Tuy nhiên, cần lưu ý rằng khi kết nối Internet thông qua cổng Uplink, chỉ hỗ trợ một thiết bị kết nối tại một thời điểm. Do đó, việc sử dụng bộ định tuyến tích hợp modem là sự lựa chọn được khuyến khích để tối ưu hóa hiệu suất mạng.

Có thể bạn quan tâm: SFP+ là gì? Lịch sử phát triển của SFP+ và Phân loại SFP+

Cổng Uplink trên Switch và Hub

Switch và Hub là hai thiết bị quan trọng trong hệ thống mạng và cổng Uplink đóng vai trò quan trọng trong việc mở rộng mạng. Sự khác biệt chính giữa Switch và Hub là ở băng thông. Switch cung cấp mỗi kết nối băng thông riêng biệt trong khi Hub chia sẻ một băng thông duy nhất cho tất cả các thiết bị kết nối với nó. Để mở rộng mạng, chúng ta có thể kết nối hai thiết bị này thông qua cổng Uplink, tạo ra sự linh hoạt và hiệu suất cao cho hệ thống mạng.

Cổng Uplink trên Router

Các cổng ethernet ở phía sau của bộ định tuyến có các chức năng khác nhau, trong đó cổng WAN được sử dụng để kết nối Internet thông qua modem, còn cổng Uplink được sử dụng để kết nối với các thiết bị mạng khác giúp tạo ra sự linh hoạt trong việc quản lý và phân phối tài nguyên mạng, đồng thời tối ưu hóa hiệu suất kết nối Internet và các thiết bị trong hệ thống mạng gia đình.

Ứng dụng của cổng Uplink trong hệ thống mạng

Cổng Uplink là một phần quan trọng trong hệ thống mạng, đặc biệt là trong các mạng LAN và WAN. Cổng Uplink thường được sử dụng để kết nối các thiết bị mạng với nhau, hoặc kết nối mạng cục bộ với mạng rộng.

Kết nối switch với switch

Trong một mạng LAN, có thể cần kết nối các switch mikrotik với nhau để mở rộng mạng hoặc tạo ra các kết nối dự phòng. Cổng Uplink được sử dụng để kết nối các cổng Uplink trên các switch với nhau, tạo ra một mạng lưới kết nối linh hoạt và tin cậy.

Kết nối switch với router

Trong một mạng LAN, router thường được sử dụng để kết nối mạng cục bộ với mạng rộng. Cổng Uplink trên switch được sử dụng để kết nối với cổng WAN trên router, tạo ra một kết nối an toàn và hiệu quả giữa mạng cục bộ và mạng rộng.

Kết nối switch với server

Trên các mạng doanh nghiệp, việc kết nối switch với server là rất quan trọng để đảm bảo các thiết bị trong mạng có thể truy cập vào dữ liệu và ứng dụng trên server một cách nhanh chóng và hiệu quả. Cổng Uplink được sử dụng để tạo ra kết nối tốc độ cao và ổn định giữa switch và server.

Kết nối switch với thiết bị lưu trữ

Trong các môi trường lưu trữ dữ liệu, việc kết nối switch với các thiết bị lưu trữ như NAS (Network Attached Storage) hoặc SAN (Storage Area Network) là rất quan trọng để đảm bảo dữ liệu có thể được truy cập và sao lưu một cách hiệu quả. Cổng Uplink được sử dụng để tạo ra kết nối tốc độ cao giữa switch và các thiết bị lưu trữ

Kết nối switch với thiết bị bảo mật

Trong các mạng doanh nghiệp, việc kết nối switch với các thiết bị bảo mật như firewall hoặc IPS (Intrusion Prevention System) là rất quan trọng để đảm bảo an toàn cho dữ liệu và hệ thống mạng. Cổng Uplink được sử dụng để tạo ra kết nối an toàn và tin cậy giữa switch và thiết bị bảo mật.

Cùng tìm hiểu bài viết: Cáp quang là gì? Phân loại và ứng dụng của cáp quang

Cổng Uplink có thể sử dụng như cổng thông thường không?

Một số thiết bị mạng cũ có cấu hình đặc biệt với một cổng thông thường bên cạnh cổng Uplink và được liên kết với nhau thành một cặp. Cụ thể, logic phần cứng truyền thống của các sản phẩm này hỗ trợ kết nối với cổng Uplink hoặc cổng thông thường được chia sẻ, nhưng không phải cả hai. Việc kết nối các thiết bị với cả hai cổng của thiết bị cổng chia sẻ sẽ khiến thiết bị hoạt động không chính xác.

Hiện nay, nhiều thiết bị mạng cung cấp cổng đa chức năng có thể hoạt động như cổng Uplink hoặc cổng thông thường tùy theo loại thiết bị được kết nối. Cổng Uplink đa chức năng là sự kết hợp của cổng đồng 10/100/1000TX và cổng Gigabit Ethernet SFP. Lúc nào chỉ có một trong hai cổng này có thể được sử dụng. Tính linh hoạt của Uplink kép cho phép sử dụng các ngăn xếp dựa trên cáp quang mật độ cao. Cổng Uplink đa chức năng cũng cung cấp đường trục gigabit full-duplex cho ngăn xếp.

Tóm lại, chúng ta có thể sử dụng cổng Uplink làm cổng thông thường tùy theo nhu cầu cụ thể.

Khi nào nên sử dụng cổng Uplink cho hệ thống mạng?

  • Khi kết nối các mạng con với mạng lõi

Cổng Uplink thường được sử dụng để kết nối các switch hoặc router của mạng con với switch hoặc router của mạng lõi để tăng cường khả năng truyền tải dữ liệu giữa các mạng và đồng thời giảm thiểu tắc nghẽn trong quá trình truyền tải.

  • Khi cần tăng cường băng thông

Khi mạng đang gặp vấn đề về băng thông và cần tăng cường hiệu suất truyền tải dữ liệu, việc sử dụng cổng Uplink là một giải pháp hiệu quả. Cổng Uplink hỗ trợ truyền tải dữ liệu với băng thông lớn hơn, từ đó cải thiện hiệu suất của hệ thống mạng.

  • Khi muốn đảm bảo tính ổn định của mạng

Việc sử dụng cổng Uplink giúp tạo ra một đường truyền ổn định và tin cậy giữa các thiết bị mạng. Điều này đặc biệt quan trọng khi hệ thống mạng cần phải hoạt động liên tục và không được phép gặp sự cố về kết nối.

  • Khi muốn tối ưu hóa hiệu suất của hệ thống mạng

Việc sử dụng cổng Uplink giúp tối ưu hóa hiệu suất của hệ thống mạng bằng cách tăng cường khả năng truyền tải dữ liệu và giảm thiểu tắc nghẽn trong quá trình truyền tải.

Ví dụ: Nếu công ty của bạn sáp nhập hoặc mua lại một doanh nghiệp cách xa hơn 100 km và bạn cần hợp nhất hai mạng hoàn toàn khác biệt thành một môi trường công ty. Thay vì đầu tư vào một mạng mới và di chuyển tất cả người dùng sang mạng đó, bạn có thể kết nối họ qua các cổng đường lên, đáp ứng một số tiêu chí nhất định.

Tổng kết

Cổng uplink đóng vai trò quan trọng trong việc kết nối các thiết bị mạng với nhau. Đây là một phần không thể thiếu để tạo nên một hệ thống mạng hoàn chỉnh và ổn định. Việc sử dụng cổng uplink một cách hiệu quả sẽ giúp tối ưu hóa hệ thống mạng của chúng ta, đồng thời cũng giúp tăng cường hiệu suất và độ tin cậy của mạng. Hy vọng rằng thông qua bài viết này, bạn đọc đã có cái nhìn tổng quan và hiểu rõ hơn về vai trò cũng như ưu điểm của cổng uplink trong hệ thống mạng để có thể áp dụng những kiến thức này vào thực tế để tối ưu hóa hệ thống mạng của mình, từ đó nâng cao hiệu suất và độ ổn định của mạng.
