Bộ chuyển mạch Switch MikroTik CRS309-1G-8S+IN

MikroTik CRS309-1G-8S+ là thiết bị chuyển mạch nhỏ gọn, hiệu suất cao đến từ thương hiệu MikroTik. Sản phẩm được trang bị 8 cổng quang học SFP+ 10G, cung cấp tổng dung lượng chuyển mạch lên tới 162 Gbps và tổng thông lượng không chặn là 81 Gbps. MikroTik CRS309-1G-8S+IN là lựa chọn lý tưởng cho vị trí Switch Core trong các hệ thống mạng quy mô vừa – lớn. Cùng tìm hiểu chi tiết về sản phẩm trong bài viết sau đây của RouterMikroTik.com nhé!

Giới thiệu tổng quan bộ chuyển mạch MikroTik CRS309-1G-8S+IN

MikroTik CRS309-1G-8S+IN là dòng sản phẩm thiết bị chuyển mạch quang học nhỏ gọn của thương hiệu MikroTik. Sản phẩm được trang bị hệ điều hành kép RouterOS hoặc SwOS, hỗ trợ đồng thời các tính năng quan trọng của bộ chuyển mạch và bộ định tuyến. Qua đó mang tới cho người dùng giải pháp kết nối mạng linh hoạt với giá thành tối ưu.

Mikrotik CRS309-1G-8S+IN có hậu tố “IN” thay vì “RM”, có nghĩa rằng đây là khung máy để bàn. Kích thước chính thức của thiết bị là 272 x 158 x 44 mm (10,7 x 6,2 x 1,73 in) và người dùng có thể lắp các đế cao su để đặt thiết bị trên bàn làm việc.

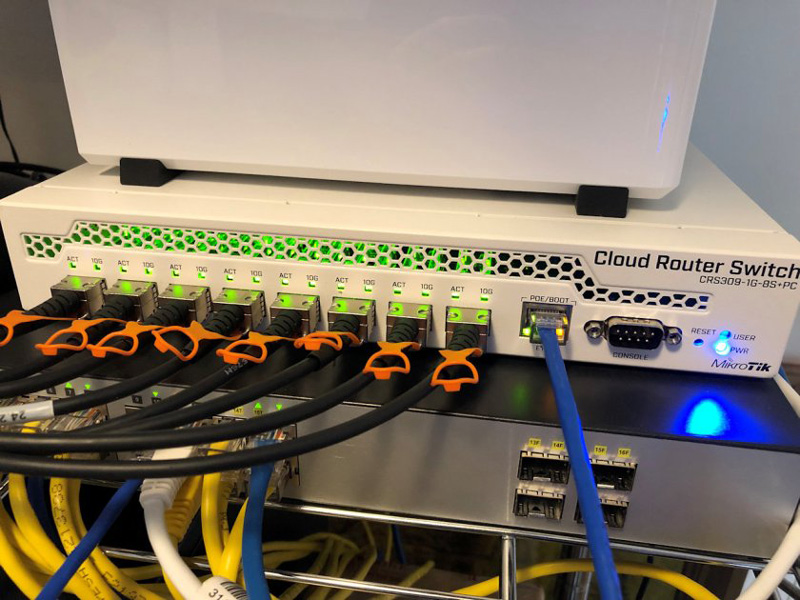

Tại mặt trước của thiết bị gồm 8 cổng quang SFP+ 10G cùng các cổng chức năng khác như:

• Cổng PoE/Boot hỗ trợ cấp nguồn PoE theo chuẩn 802.3af/at với nguồn đầu vào 18-57 V, Cổng RJ45 1GbE này được sử dụng làm cổng Console cho phép người dùng cấu hình 1 số tính năng thông qua câu lệnh CLI.
• Cổng Console giao diện RS232 cũng đóng vai trò làm cổng điều khiển, cho phép quản trị viên đăng nhập vào bộ chuyển mạch mà không cần kết nối mạng.

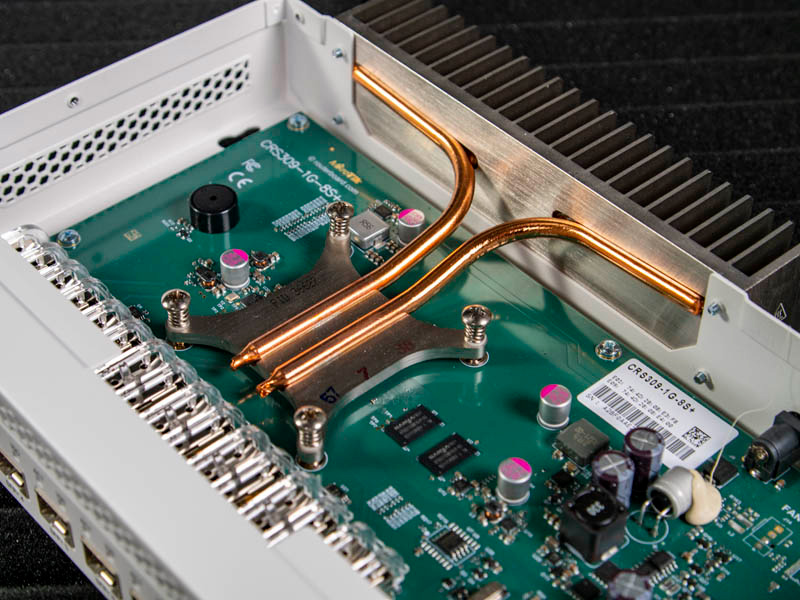

Thiết kế sản phẩm cứng cáp, không có tình trạng ọp ẹp xảy ra. Khung máy rộng rãi, các chi tiết bảng mạch có sự sắp xếp hợp lý giúp việc tản nhiệt hiệu quả. MikroTik CRS309-1G-8S+IN cũng có thiết kế Fanless, vì vậy trên khung máy được bố trí tương đối nhiều khe thông gió cho phép không khí luân chuyển làm mát khoang máy,

Tại mặt sau sản phẩm sẽ có cổng cấp nguồn DC 12 – 57V, một bộ tản nhiệt kích cỡ lớn. Bộ tản nhiệt này sẽ nóng lên trong quá trình hoạt động. Vì vậy, chúng tôi khuyên bạn nên đặt thiết bị tại những khu vực thông thoáng, không có vật thể che chắn quá gần thiết bị.

Cấu hình phần cứng bộ chuyển mạch

CPU trên MikroTik CRS309-1G-8S+IN là CPU ARM 98DX8208 800MHz 32-bit, đi kèm với 512MB bộ nhớ RAM. Đặc điểm chung của dòng CRS của hãng MikroTik nằm ở việc hiệu suất cung cấp bởi bộ xử lý ARM không phù hợp để thực hiện các chức năng cao cấp của Switch L3 như định tuyến hoặc lọc gói tin.

Bộ xử lý Marvell 32-bit Arm sẽ không có đủ hiệu năng để xử lý đồng thời số lượng lớn các dịch vụ, tuy nhiên bạn sẽ thấy rất nhiều dịch vụ L3 khả dụng trong giao diện WebUI của sản phẩm.

Bên cạnh RouterOS, bộ chuyển mạch MikroTik này cũng được trang bị hệ điều hành SwOS tối ưu, cung cấp các tính năng quan trọng của Switch L2. Trong quá trình cấu hình thiết bị, bạn có thể sử dụng GUI như WebFig hoặc WinBox để quản lý thiết bị của mình. Nếu bạn là người mới nhưng cần thiết lập VLAN, điều này dễ hơn nhiều so với việc học một CLI mới để tạo cấu hình theo kiểu thiết lập và quên.

1 số tính năng nổi bật được hỗ trợ trên MikroTik CRS309-1G-8S+IN có thể kể đến như:

• Switch L2: Quản lý Vlan, phản chiếu cổng Port Mirroring, QoS, lọc địa chỉ MAC và Tập hợp liên kết (LACP).
• Switch L3: Định tuyến tĩnh và động ( OSPF, BGP và RIP), lọc gói tin…

Hiệu suất của thiết bị chuyển mạch MikroTik CRS309-1G-8S+IN

Bạn đọc có thể tham khảo bảng hiệu suất Switch L2 và Switch L3 của bộ chuyển mạch MikroTik CRS309-1G-8S+IN dưới đây:

CRS309-1G-8S+IN
Mode	Configuration	1518 byte		512 byte		64 byte
		kpps	Mbps	kpps	Mbps	kpps	Mbps
Switching	Non blocking Layer 2 throughput	6,583.2	79,946.7	19,032.0	77,954.9	120,535.7	61,714.3
Switching	Non blocking Layer 2 capacity	6,583.2	159,893.4	19,032.0	155,909.8	120,535.7	123,428.6
Switching	Non blocking Layer 1 throughput	6,583.2	81,000.0	19,032.0	81,000.0	120,535.7	81,000.0
Switching	Non blocking Layer 1 capacity	6,583.2	162,000.0	19,032.0	162,000.0	120,535.7	162,000.0

Test tính năng định tuyến Switch L3

CRS309-1G-8S+IN		98DX8208 all port test
Mode	Configuration	1518 byte		512 byte		64 byte
		kpps	Mbps	kpps	Mbps	kpps	Mbps
Bridging	none (fast path)	217,5	2641.3	231,1	946.6	243,6	124.7
Bridging	25 bridge filter rules	117,4	1425.7	117,4	480.9	145,2	74.3
Routing	none (fast path)	207,6	2521.1	217,6	891.3	229,5	117.5
Routing	25 simple queues	121,1	1470.6	122,7	502.6	145,2	74.3
Routing	25 ip filter rules	83,6	1015.2	83,1	340.4	88,9	45.5

Với mức hiệu suất chuyển mạch trên, MikroTik CRS309-1G-8S+IN là lựa chọn lý tưởng cho các hệ thống máy chủ Server hiệu suất cao, văn phòng doanh nghiệp cũng như khách sạn và Resort. Người dùng có thể sử dụng thiết bị với vai trò Switch Core, cấp kết nối quang học tốc độ cao, ổn định tới các bộ chuyển mạch khác trong mạng ở khoảng cách xa.

Tổng kết

Trên đây là những thông tin bạn đọc cần biết về bộ chuyển mạch MikroTik CRS309-1G-8S+IN. Tại Router MikroTik, khách hàng có thể đặt hàng với giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu đi kèm với chính sách bảo hành lâu dài. Liên hệ ngay cho chúng tôi để được tư vấn chi tiết nhất!
