QSFP là gì? Nguyên lý hoạt động và ứng dụng của QSFP

QSFP là gì? Nguyên lý hoạt động và ứng dụng của QSFP. Trong bài viết này, hãy cùng RouterMikroTik.com tìm hiểu về bản chất của QSFP cũng như cách mà module này đã đóng góp vào việc định hình cơ sở hạ tầng mạng hiện đại. Việc hiểu rõ về QSFP sẽ giúp người dùng có cái nhìn tổng quan về công nghệ kết nối quang và đảm bảo sự hiệu quả và ổn định trong việc triển khai và vận hành hệ thống mạng.

QSFP là gì? Nguyên lý hoạt động và ứng dụng của QSFP

QSFP là gì? Nguyên lý hoạt động và ứng dụng của QSFP

QSFP là gì?

QSFP (Quad Small Form-factor Pluggable) là một loại module quang học được sử dụng trong các ứng dụng mạng truyền dẫn dữ liệu. QSFP cung cấp khả năng truyền tải dữ liệu với tốc độ cao và hiệu suất ổn định, thường được sử dụng trong các thiết bị mạng như switch, router,và các thiết bị kết nối mạng khác.

Một trong những ưu điểm lớn của QSFP là khả năng hỗ trợ truyền tải dữ liệu ở tốc độ cao, thường được thiết kế để hỗ trợ các chuẩn truyền dẫn dữ liệu như 40 Gigabit Ethernet, 100 Gigabit Ethernet, InfiniBand cùng các chuẩn truyền dẫn dữ liệu khác.

Ngoài ra, QSFP cũng được thiết kế để tiết kiệm không gian với kích thước nhỏ gọn, giúp cho việc triển khai và quản lý mạng trở nên thuận lợi hơn. Đồng thời, việc sử dụng module quang học cũng giúp cho việc truyền dẫn dữ liệu qua các đường truyền quang trở nên ổn định và ít bị nhiễu hơn so với việc sử dụng các loại module truyền thống khác.

QSFP là một loại module quang học được sử dụng trong các ứng dụng mạng truyền dẫn dữ liệu

QSFP là một loại module quang học được sử dụng trong các ứng dụng mạng truyền dẫn dữ liệu

Nguyên lý hoạt động của QSFP

Nguyên lý hoạt động của QSFP tương tự như SFP (Small Form-factor Pluggable). Cả hai đều sử dụng một mô-đun có thể cắm trực tiếp được vào khe cắm QSFP trên thiết bị mạng.  Mô-đun QSFP có 4 kênh truyền và 4 kênh nhận, mỗi kênh có thể hoạt động ở tốc độ 10GbE, cho phép QSFP hỗ trợ tổng tốc độ truyền dữ liệu lên tới 40GbE.

QSFP có thể được sử dụng với nhiều loại cáp khác nhau, bao gồm cáp quang, cáp đồng và cáp AOC (Active Optical Cable). Cáp quang được sử dụng cho các liên kết truyền dẫn xa trong khi cáp đồng được sử dụng cho các liên kết truyền dẫn ngắn. Cáp AOC là một loại cáp quang hoạt động có thể được sử dụng cho cả liên kết truyền dẫn xa và ngắn.

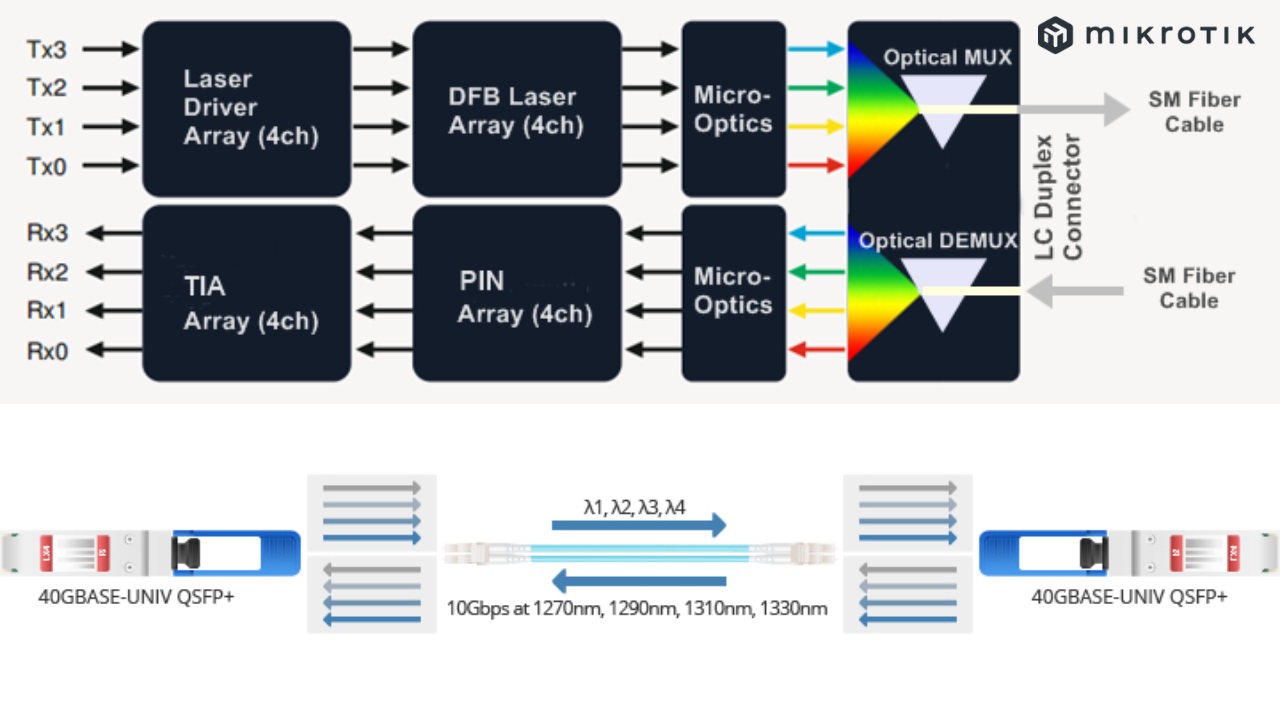

Nguyên lý hoạt động của QSFP

Nguyên lý hoạt động của QSFP

Đặc điểm nổi bật của module quang học QSFP

Module quang học QSFP (Quad Small Form-factor Pluggable) là một thành phần quan trọng trong hệ thống mạng và truyền thông hiện đại. Một trong những đặc điểm nổi bật của QSFP chính là khả năng hỗ trợ truyền tải dữ liệu với tốc độ cao. Với sức mạnh của công nghệ quang học, module QSFP có thể đạt được tốc độ truyền dữ liệu lên đến hàng trăm gigabit mỗi giây, giúp tối ưu hóa hiệu suất mạng và truyền thông.

Ngoài ra, module quang học QSFP còn được thiết kế để tương thích với nhiều loại cáp quang khác nhau, hỗ trợ các giao thức truyền thông tiêu chuẩn như Ethernet, InfiniBand, và Fiber Channel. từ đó tạo ra sự linh hoạt trong việc triển khai và sử dụng giúp cho việc tích hợp QSFP vào các hệ thống mạng và truyền thông trở nên dễ dàng hơn, đồng thời giảm thiểu chi phí và thời gian triển khai.

Cuối cùng, module quang học QSFP còn được thiết kế với kích thước nhỏ gọn, tiết kiệm không gian và tối ưu hóa hiệu suất của hệ thống.

Xem thêm bài viết: QoS là gì? Hoạt động và cách điều chỉnh băng thông qua QoS

Lợi ích của QSFP

  1. Tăng hiệu suất mạng
  • Hỗ trợ tốc độ truyền dữ liệu cao, lên đến 400GbE, đáp ứng nhu cầu truyền tải dữ liệu tốc độ cao cho các ứng dụng mạng hiện đại.
  • Tối ưu băng thông và giảm độ trễ, nâng cao hiệu quả hoạt động của hệ thống mạng.
  1. Tiết kiệm chi phí
  • Giảm chi phí đầu tư ban đầu nhờ khả năng hỗ trợ nhiều cổng trong một module.
  • Tiết kiệm chi phí vận hành và bảo trì nhờ tuổi thọ cao và khả năng tiêu thụ điện năng thấp.
  1. Tăng mật độ cổng
  • Kích thước nhỏ gọn giúp tăng mật độ cổng, cho phép kết nối nhiều thiết bị hơn trong cùng một không gian.
  • Tối ưu hóa không gian cho thiết bị mạng, phù hợp với các trung tâm dữ liệu có diện tích hạn chế.
  1. Khả năng mở rộng
  • Hỗ trợ nhiều loại cáp quang khác nhau, phù hợp với nhiều ứng dụng và môi trường triển khai.
  • Cho phép mở rộng hệ thống mạng một cách dễ dàng và linh hoạt khi nhu cầu sử dụng tăng cao.
  1. Dễ dàng sử dụng
  • Cấu trúc đơn giản, dễ dàng lắp đặt và tháo rời.
  • Hỗ trợ tính năng cắm trực tiếp, cho phép thay thế module quang mà không cần tắt nguồn thiết bị.
  1. Tính bảo mật cao
  • Hỗ trợ các tính năng bảo mật tiên tiến, đảm bảo an toàn cho dữ liệu truyền tải.
  • Bảo vệ hệ thống mạng khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.

Nhờ những lợi ích vượt trội, QSFP ngày càng được sử dụng rộng rãi trong các hệ thống mạng hiện đại. Mang lại giải pháp tối ưu cho việc nâng cao hiệu suất, khả năng kết nối và tiết kiệm chi phí cho hệ thống mạng của bạn.

Phân loại module QSFP thông dụng hiện nay

Hiện nay, trên thị trường có nhiều loại module QSFP (Quad Small Form-factor Pluggable) được sử dụng phổ biến. Các loại module này thường được sử dụng trong các ứng dụng mạng và viễn thông để kết nối các thiết bị mạng như switch, router, server và thiết bị lưu trữ. Dưới đây là một số phân loại module QSFP thông dụng hiện nay:

  1. QSFP-40G-SR4: Đây là loại module QSFP có khả năng truyền dẫn tín hiệu quang cao tốc 40Gbps trên cáp quang đa sợi (multimode fiber). Module này thường được sử dụng trong các môi trường trung bình đến xa như trong trung tâm dữ liệu.
  2. QSFP-40G-LR4: Module này cũng có khả năng truyền dẫn tín hiệu 40Gbps nhưng trên cáp quang đơn sợi (single-mode fiber), phù hợp cho các ứng dụng truyền dẫn tín hiệu quang từ xa hơn, có thể lên đến vài chục kilomet.
  3. QSFP-100G-SR4: Đây là loại module QSFP mới có khả năng truyền dẫn tín hiệu quang 100Gbps trên cáp quang đa sợi. Module này thường được sử dụng trong các môi trường yêu cầu băng thông cao như trung tâm dữ liệu lớn.
  4. QSFP-100G-LR4: Tương tự như QSFP-40G-LR4, loại module này cũng có khả năng truyền dẫn tín hiệu 100Gbps nhưng trên cáp quang đơn sợi, phù hợp cho các ứng dụng truyền dẫn tín hiệu quang từ xa với băng thông lớn.
  5. QSFP-DD: Đây là một loại module QSFP mới ra đời với khả năng truyền dẫn tín hiệu lên đến 400Gbps, gấp đôi so với các loại module QSFP thông thường. Module này đang trở thành xu hướng phổ biến trong các mạng trung tâm dữ liệu lớn yêu cầu băng thông cao.

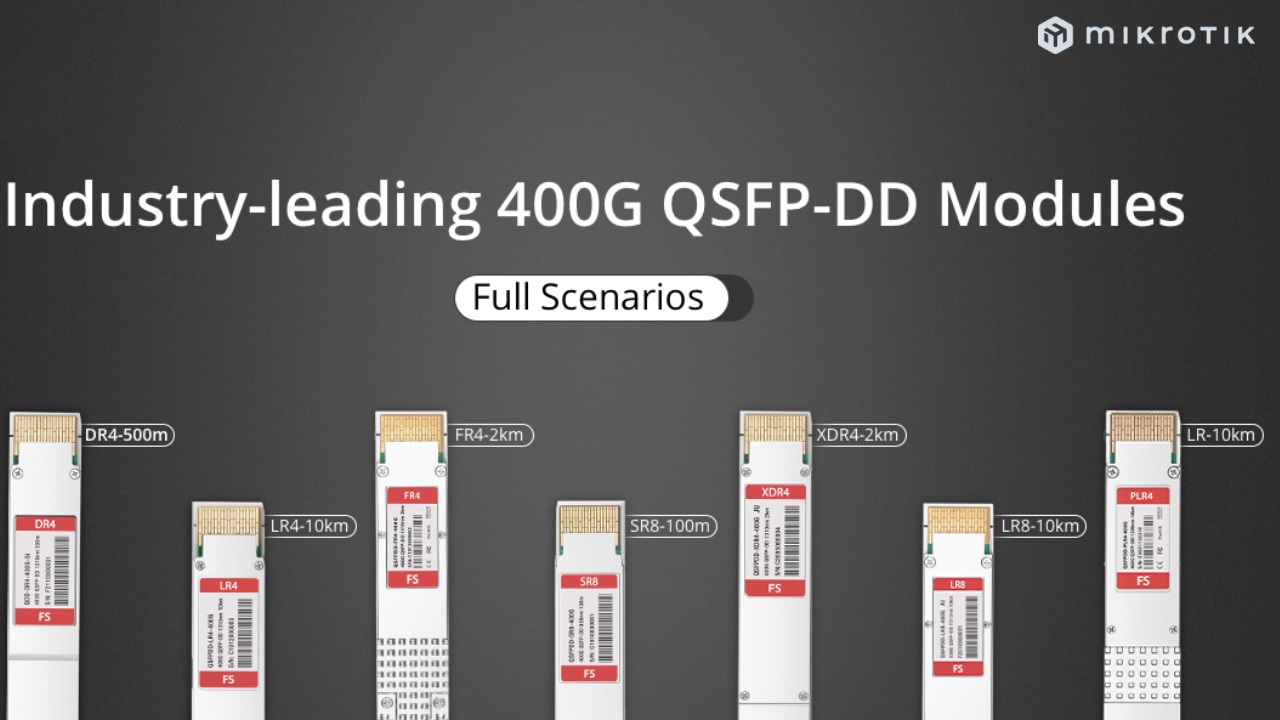

Một số module QSFP thông dụng hiện nay

Một số module QSFP thông dụng hiện nay

Ứng dụng của QSFP

Một trong những ứng dụng chính của QSFP là trong các hệ thống mạng trung tâm dữ liệu, nơi nhu cầu về băng thông cao và hiệu suất ổn định là rất quan trọng. QSFP được sử dụng để kết nối các thiết bị mạng như switch, router, server và bộ chuyển đổi quang điện. Với khả năng truyền tải dữ liệu ở tốc độ lên đến hàng trăm gigabit mỗi giây, QSFP giúp tối ưu hóa hiệu suất mạng và đảm bảo khả năng mở rộng linh hoạt trong quá trình phát triển hệ thống.

QSFP cũng được sử dụng trong các ứng dụng mạng metro và wide area network (WAN) để kết nối các trung tâm dữ liệu và văn phòng chi nhánh nhờ khả năng truyền tải dữ liệu qua các khoảng cách xa mà vẫn đảm bảo độ tin cậy và hiệu suất, QSFP giúp tối ưu hóa cơ sở hạ tầng mạng và giảm thiểu chi phí vận hành.

Ngoài ra, QSFP còn được sử dụng trong các ứng dụng mạng không dây như Wifi và các hệ thống viễn thông quang học. Với khả năng hỗ trợ nhiều chuẩn giao thức truyền thông như Ethernet, InfiniBand và Fibre Channel, QSFP mang lại tính linh hoạt cao cho việc triển khai và quản lý hệ thống mạng.

Cùng tìm hiểu về bài viết: Mạng WAN là gì? Phân loại và mục đích của việc kết nối mạng WAN

Sự khác biệt giữa QSFP với SFP, SFP+

QSFP và SFP, SFP+ là các loại module quang học được sử dụng phổ biến trong các thiết bị mạng như switch, router, máy chủ,… Mỗi loại module có những đặc điểm và chức năng riêng biệt, phù hợp với các nhu cầu sử dụng khác nhau.

Tiêu chíSFPSFP+QSFP
Kích thướcNhỏ gọnNhỏ gọnNhỏ gọn
Tốc độ truyền dữ liệu155Mb/s – 4Gb/s1Gb/s – 10Gb/s40Gb/s – 400Gb/s
Loại cápCáp quang Multimode, SinglemodeCáp quang Multimode, SinglemodeCáp quang Multimode, Singlemode
Khả năng tương thíchTương thích caoTương thích caoTương thích cao
Giá thànhThấpTrung bìnhCao

So sánh điểm khác biệt giữa QSFP, QSFP+, QSFP28, QSFP56

QSFP, QSFP+, QSFP28, và QSFP56 là các loại module quang học có kích thước nhỏ gọn được sử dụng trong các thiết bị mạng như switch, router, máy chủ. Chúng có nhiều điểm tương đồng nhưng cũng có một số điểm khác biệt như:

Tiêu chíQSFPQSFP+QSFP28QSFP56
Tốc độ truyền dữ liệu40Gb/s40Gb/s100Gb/s200Gb/s
Loại cápCáp quang Multimode, SinglemodeCáp quang Multimode, SinglemodeCáp quang Multimode, SinglemodeCáp quang Multimode, Singlemode
Tiêu thụ điện năngCaoThấpThấpThấp
Giá thànhThấpTrung bìnhCaoCao

Tổng kết

Bài viết đến QSFP là gì đây là kết thúc, có thể thấy QSFP là một loại module quang học tiên tiến được sử dụng rộng rãi trong các ứng dụng mạng truyền dẫn dữ liệu, với khả năng hỗ trợ truyền dẫn dữ liệu ở tốc độ cao, tiết kiệm không gian, ổn định và linh hoạt trong việc triển khai. Việc sử dụng QSFP sẽ giúp cải thiện hiệu suất và hiệu quả của mạng truyền dữ liệu, đồng thời giúp cho việc quản lý mạng trở nên thuận lợi hơn. Nếu còn bất kỳ thắc mắc nào khác, hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ trong thời gian sớm nhất.
